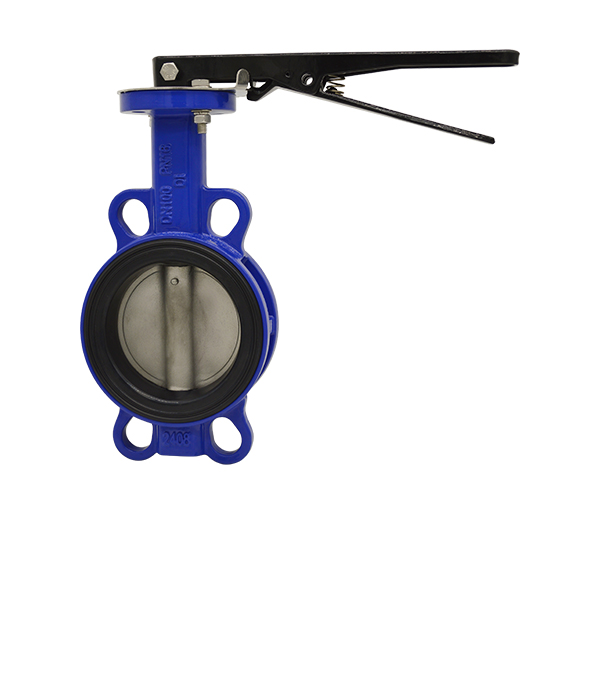

对夹中线软阀座蝶阀

产品型号:B23W

技术参数


  • 规格范围:  DN40-DN300

  • 压力: PN10, PN16, 200PSI, 250PSI, 10K, 16K

  • 温度范围 -20°C to +200°C (根据不同材质)

  • 结构长:EN558-1 20 Series, ISO5752 20 Series, API609, DIN3202 K1

  • 法兰标准: ISO7005-2 PN10/PN16, EN1092-2 PN10/PN16, ANSI 125/150, AS4087 PN14/PN16, JIS 10K/16K

  • 主配件材质:

         阀体: 灰铁,球铁,碳钢, 不锈钢

         阀板: 球铁,不锈钢,铝青铜,双相钢

         阀轴: 不锈钢,双相钢,蒙乃尔

         阀座: EPDM,NBR,Viton,NR,Silicone



特点与优势

●蝶阀采用一片式对夹阀体,软阀座设计,重型高强度。

●阀板采用球面密封,密封比压大,密封性能好。

●弹性软阀座,将阀体和阀轴与管道介质隔离,并确保在额定压力下优良密封。

●可更换阀座,易维护,使用寿命长。

●阀板与阀轴的连接方式有无销和有销两种。

●Cv值高,压损小,低扭矩。

●操作机构可采用手柄、蜗轮传动、电动执行机构或气动执行机构。


下载中心
  • Hiwa-B23W-HJ-DN40-DN200-lever 2025-06-25
  • Hiwa-B23W-HJ-DN250-DN300-gear 2025-06-25
